Đồng hồ đo áp suất có dầu hay gọi tắt là đồng hồ áp dầu thường được sử dụng trong những đường ống có công suất cực lớn và yêu cầu độ chính xác cao khi đo áp lực của dòng lưu chất trong đường ống.
1. Đồng hồ đo áp suất có dầu

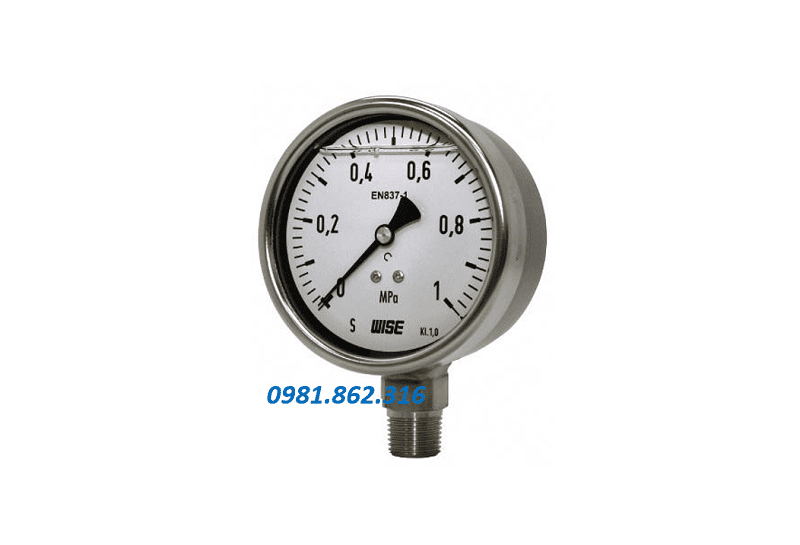

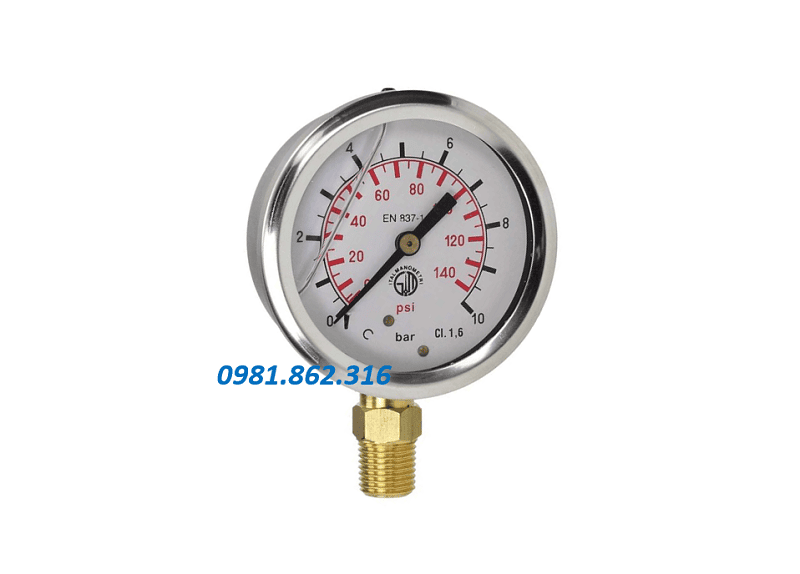

Đồng hồ đo áp suất có dầu được sử dụng để kiểm tra áp lực trong đường ống khi lưu chất đang lưu thông trong đường ống, dòng đồng hồ áp dầu này sẽ được đổ dầu glixerin bao phủ toàn bộ các chi tiết bên trong phần thân đồng hồ, khi được bao phủ bởi dầu glixerin như vậy sẽ giúp các chi tiết khỏi sự ăn mòn của môi trường để hoạt động một cách ổn định hơn. Ngoài ra kim đồng hồ khi được bao phủ bởi dầu nên khi hệ thống đường ống bị rung lắc thì kim đồng hồ sẽ không bị xê dịch mà vẫn nằm đúng vị trí áp suất đo được trong đường ống.
2 Thông số kĩ thuật
- Chất liệu thân : đồng, thép, inox
- Kích thước mặt: Phi 50,phi 65…phi 150
- Hình thức ghép nối: nối ren
- Áp lực làm việc: PN10,PN16…PN500
- Môi trường sử dụng: hơi, khí nén, hóa chất…
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…

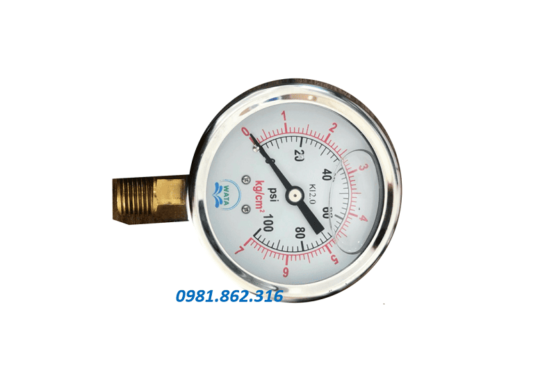

3. Cấu tạo của đồng hồ đo áp suất có dầu
Để đảm bảo tính chính xác khi đo áp lực trong đường ống thi đồng hồ áp dầu cũng cần có sự liên kết chặt chẽ từ những bộ phận chi tiết từ ngoài vào trong đó là mặt kính quan sát, thân đồng hồ, kim đồng hồ, mặt hiển thị số, ống bourdon, và bộ truyền động.
- Mặt kính quan sát thường làm từ kính cường lực có độ trong suốt tuyệt đối. Mặt kính được ép chặt với mặt trước thân van để chống dò gỉ dầu ra ngoài và dễ dàng quan sát sáp lực đo được của đồng hồ.
- Thân đồng hồ được làm bằng thép hoặc inox với độ bền và chịu va đập tốt. Phần thân có chân ren làm từ đồng hoặc inox được tiện ren ngoài để ghép nối với đường ống.
- Kim đồng hồ được gắn cố định với trục để nằm đúng vị trí và dựa vào bộ truyền động để xoay qua trái phải quanh thục để hiển thị số liệu đo được.
- Mặt hiện thị số thường làm từ nhôm được sơn nền trắng và được chia mốc vạch rõ ràng. Ở mỗi vạch mốc sẽ ứng với số liệu tương đương áp lực đo được trong đường ống.
- Ống bourdon làm từ inox để đảm bảo khả năng chống ăn mòn cùng tính đàn hồi ổn định. Ống bourdon là bộ phận dẫn lưu chất vào để tạo thành áp suất cho đồng hồ đo.
- Bộ truyền động với các khớp và bánh răng được liên kết linh hoạt. Một đầu được liên kết với ống bourdon và một đầu liên kết với bánh răng ở trục kim đồng hồ để truyền động từ ống bourdon cho kim đồng hồ.
4. Sẵn hàng thiết bị đo tại vật tư ASIA
Ngoài đồng hồ đo áp suất thì vật tư ASIA còn nhập khẩu và cung cấp nhiều dòng thiết bị khác như đồng hồ đo nước sạch, đồng hồ đo nhiệt, mọi sản phẩm được nhập trực tiếp và cung cấp ra thị trường mà không qua bất kì bên thứ ba nào nên giá thành sẽ rất hợp lý khi đến tay khách hàng. Cam kết hàng mới 100% hàng mới với CO CQ đầy đủ và xuất xứ rõ ràng.
Liên hệ qua Zalo hoặc số Hotine 0981.862.316 để được tư vấn và đặt hàng. Xin cảm ơn !
